你是否觀察過

真空負壓系統里有一個

近似圓柱體的罐子

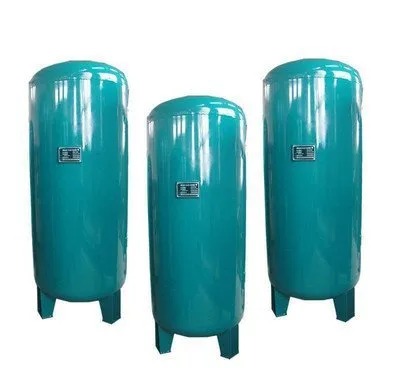

其名為真空罐，又叫真空緩沖罐、負壓罐

下文詳細為您講解它的作用以及計算方式

幫助您更好地了解真空罐

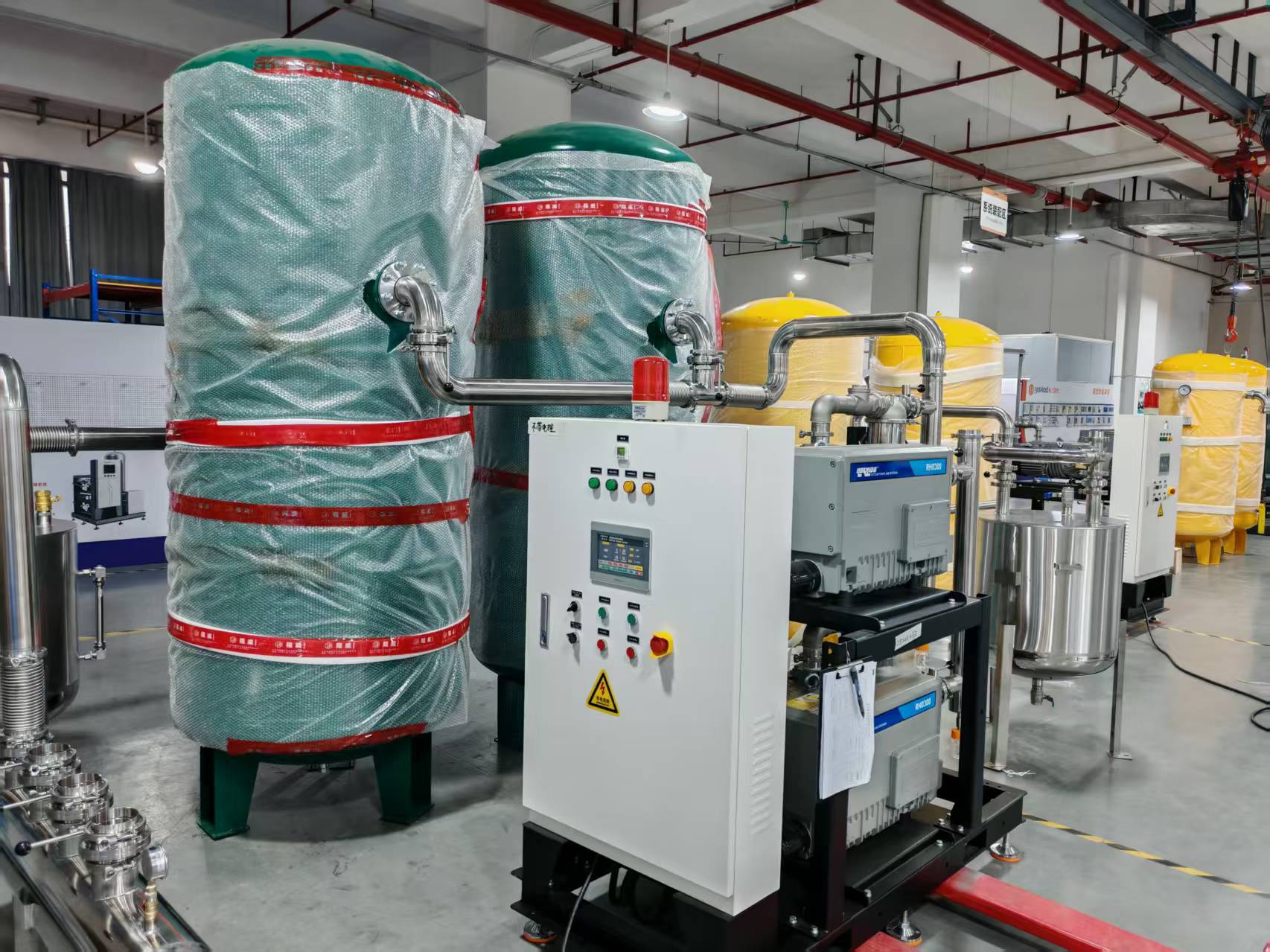

真空緩沖罐

• NO.1 緩沖作用

真空泵的緩沖罐，顧名思義就是起到緩沖的作用，以保證真空泵能夠平穩的工作。

• NO.2 氣液分離

用于氣液分離以達到穩定真空度，并防止帶料到真空泵，否則真空度達不到要求。進氣口一般設在側面,以切線方面配制,有利于氣液

分離。抽氣口在罐的上部，液體從下部排出。

• NO.3 防止倒吸

它還可以起到保護罐前系統的作用，防止意外停泵造成真空泵的倒吸。

真空緩沖罐計算方式

緩沖罐的容積，其計算辦法基于如下考慮：當前級泵停止工作時，而真空泵仍處于正常工作狀態，這時真空泵將氣體排到儲氣罐中。

此時氣體來源是真空泵入口上的高真空閥門到真空泵出口的前級管道閥之區間的漏氣流量和這一區間的表面放氣流量，這些氣流量

引起真空泵出口壓強增高，但不能超過真空泵的大排氣壓強。

所需緩沖罐的容積取決于你的工藝對真空略有波動的適應性，要求高則容積大一些，大的可對考慮10m3左右，對真空波動可能對工

藝的影響較小的話，可以考慮緩沖罐小一些，如0.5m3，如果你對真空變化的要求很低，甚至可以不設緩沖罐。

一個例子讓你思路更清晰

假設抽氣率150L/S 真空泵，用0.5立方緩沖槽，考慮10min的緩沖量。首先考慮工藝，取一個停留時間，根據工藝要求去計算。如果

一定要設的話建議500L的，現計算一下整個真空系統的體積，再結合工藝要求，選擇合適的緩沖罐。200L/S的抽氣量，配的500升真

空緩沖罐能滿足生產要求。緩沖罐起緩沖作用且常年處于負壓狀態，滿足工藝的前提下，不宜過大。用于真空系統的緩沖罐起到緩沖、

排凝液的作用，一般500L～1000L足夠了，有抽氣量100L/S、緩沖管是300L的能滿足工藝要求。
